La prise ou le dérivateur distribue le signal coaxial sans amplificateur ni alimentation propre. Le modem, lui, doit toujours être branché au secteur.
Internet, télévision et réseau domestique
Chaque câble à la bonne place.
Commencez par le branchement le plus simple : une prise passive, un modem alimenté et Internet seul. Ajoutez ensuite un décodeur, la télévision et les autres équipements selon votre installation. Touchez un appareil pour voir son rôle. Guide indépendant et illustratif : les ports exacts dépendent de votre matériel.
1. Du modem seul à l’installation complète
Le NIU amplifie et répartit le signal ; il possède sa propre alimentation et un voyant. Dans un montage avec dérivateur, la branche modem peut rester passive tandis que la TV passe par le NIU actif.
Choisissez d’abord comment le coaxial arrive au modem, puis ajoutez la TV si vous en avez une.
2. Suivez le signal
Sur téléphone, faites glisser le dessin vers la gauche ou la droite pour voir tous les appareils.
Sélectionnez un équipement
Les câbles et vérifications apparaîtront ici.
3. Comparez les appareils reconstitués

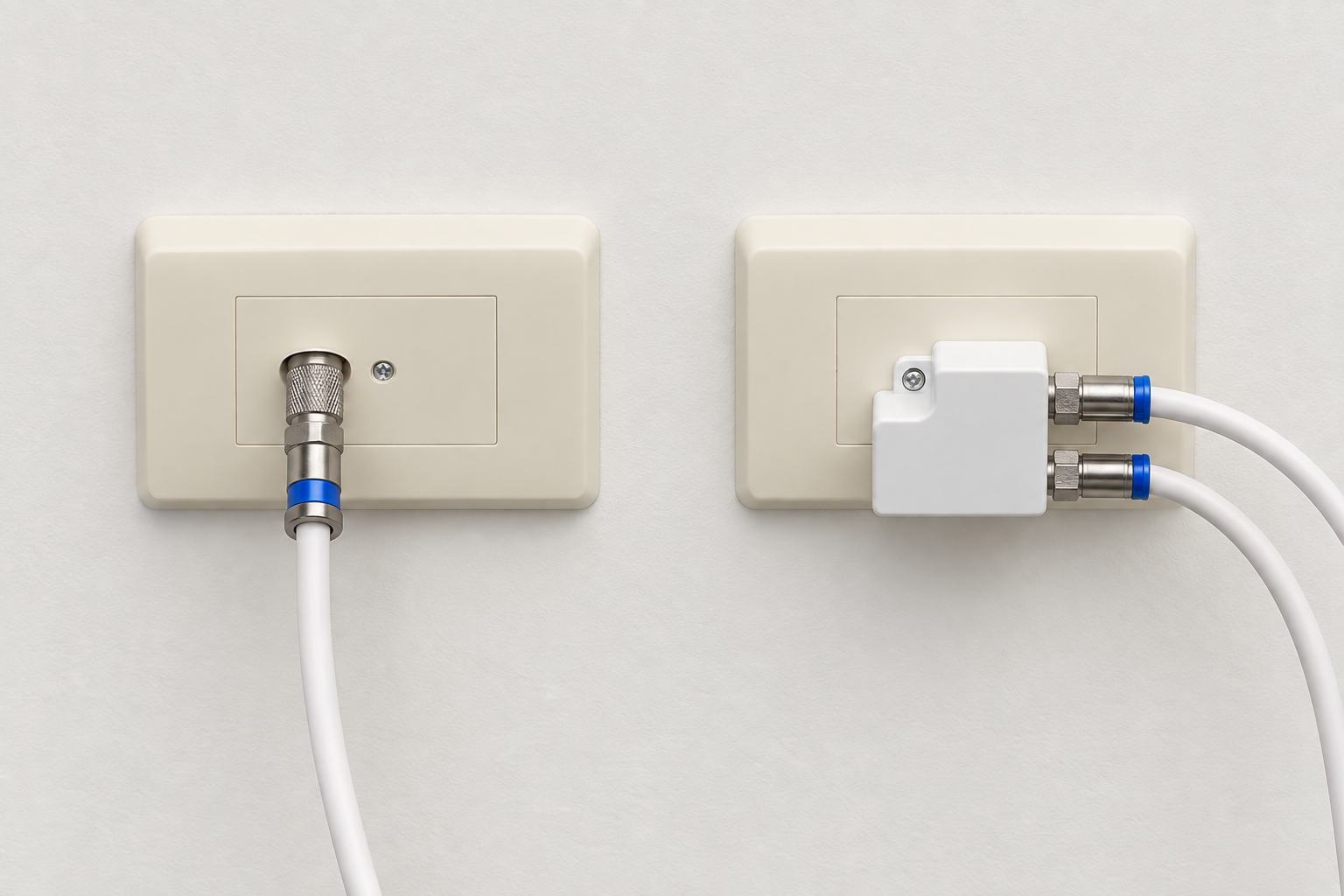

Ces images ont été recréées à partir des formes et raccordements du matériel, dans des décors anonymes ; elles ne reproduisent pas les lieux photographiés. Les couleurs de câble et la position du voyant changent selon le modèle : fiez-vous aux inscriptions IN, DATA, TV, LAN, HDMI et TEL 1.
